Wenn wir eine einzige Wartungsaufgabe an einem Pulsationsdämpfer benennen müssten – nur eine – dann wäre es die Kontrolle des Vorspanndrucks. Nicht weil sie kompliziert ist. Sondern weil sie so einfach ist, dass sie gerne vergessen wird. Und weil ein falscher P₀ den teuersten Dämpfer funktionslos machen kann.

Der Vorspanndruck P₀ bezeichnet den Druck des Stickstoffpolsters im Inneren des Dämpfers – also den Gasdruck auf der dem Medium abgewandten Seite der Membrane oder Blase. Er ist der eine Parameter, der nach dem Einbau noch verändert werden kann, und gleichzeitig die Stelle, an der die meisten Funktionsprobleme ihren Ursprung haben.

Dieser Beitrag erklärt, warum der Vorspanndruck so entscheidend ist, wie er ermittelt und eingestellt wird und was bei einer falschen Einstellung in der Anlage passiert.

Das Prinzip: Warum der Vorspanndruck überhaupt eine Rolle spielt

Die Funktion eines Pulsationsdämpfers beruht auf einem einfachen physikalischen Unterschied: Stickstoff lässt sich komprimieren, Flüssigkeit praktisch nicht. Im Inneren des Dämpfers trennt eine Membrane oder Blase das Prozessmedium vom Stickstoff-Gaspolster. Bei jeder Druckspitze, die die Pumpe erzeugt, wird das Medium kurz in den Dämpfer gedrückt – das Stickstoffpolster gibt nach, die Membrane bewegt sich ein Stück in den Gasraum hinein. Sobald der Druck wieder fällt, federt das Gaspolster zurück und drückt das gespeicherte Volumen wieder in die Leitung.

Damit dieser Vorgang effizient funktioniert, muss das Trennelement – also die Membrane oder die Blase – in einer mittleren Position arbeiten. Nicht gepresst an die Gehäusewand, nicht zu weit in den Gasraum ausgedehnt. Genau dieses Gleichgewicht wird über den Vorspanndruck eingestellt.

Die Faustregel: 75 bis 80 % des mittleren Betriebsdrucks

In der Praxis stellen wir den Vorspanndruck auf 75 bis 80 % des mittleren Betriebsdrucks ein. In diesem Fenster bleibt ausreichend Federweg für die Volumenaufnahme erhalten, und das Trennelement arbeitet in seinem idealen Bewegungsbereich.

Konkret: Bei einem Betriebsdruck von 10 bar liegt der Vorspanndruck zwischen 7,5 und 8 bar. Bei 20 bar zwischen 15 und 16 bar. Ob man sich innerhalb dieses Fensters eher am oberen oder unteren Ende orientiert, hängt von der Größe des Behälters und der Hubfrequenz der Pumpe ab – bei kleinen Behältern und hohen Drehzahlen tendieren wir eher zu 80 %, bei größeren Behältern mit niedrigerer Frequenz reichen 75 % in der Regel aus.

Eine Ausnahme gibt es: Pulsationsdämpfer der APT-Linie mit PTFE-Flachmembrane werden mit einer Vorspannung von rund 90 % des Betriebsdrucks ausgelegt. Der Grund liegt in der Geometrie und den Materialeigenschaften der PTFE-Membrane, die einen geringeren Arbeitsweg benötigt und bei niedrigerer Vorspannung nicht optimal arbeitet.

Was passiert bei einer falschen Einstellung

Es gibt zwei typische Fehlerfälle, und beide sehen wir in der Praxis regelmäßig.

P₀ zu hoch

Wenn der Vorspanndruck höher ist als der Betriebsdruck, hat das Fördermedium keine Chance, das Gaspolster zu komprimieren. Die Membrane wird gegen den Fluidanschluss gedrückt und blockiert den Eintritt des Mediums. Der Dämpfer ist mechanisch in Ordnung, tut aber nichts. Die Anlage pulsiert, als wäre kein Dämpfer installiert.

Dieser Fall tritt häufiger auf, als man erwarten würde. Typische Ursache: Der Betriebsdruck wurde nach der Erstinbetriebnahme abgesenkt – etwa weil sich die Prozessparameter geändert haben – aber der Vorspanndruck wurde nicht entsprechend nachgeführt.

P₀ zu niedrig

Wenn der Vorspanndruck deutlich unter dem Betriebsdruck liegt, drückt das Medium das Trennelement schon im Normalbetrieb gegen die gegenüberliegende Gehäusewand. Der Arbeitsweg, den das Trennelement für die Aufnahme der Druckspitzen braucht, ist aufgebraucht. Die Membrane schlägt bei jeder Druckspitze an die Wand – eine mechanische Überlastung, die den Verschleiß massiv beschleunigt.

Typische Ursache: Schleichender Gasverlust über einen undichten Ventilsitz oder eine Permeation durch das Elastomer. Im Laufe von Monaten sinkt der Vorspanndruck langsam ab, ohne dass es in der Anlage sofort auffällt – bis die Pulsation zurückkehrt und die Membrane gewechselt werden muss.

Wie wir sicherstellen, dass P₀ von Anfang an stimmt

Bei jeder Auslegung fragen wir die Betriebsdrücke im Prozess ab, damit der Pulsationsdämpfer passend vorgespannt ausgeliefert werden kann. Das heißt: Mit Ankunft des Behälters ist die Stickstoffbefüllung bereits korrekt eingestellt. Sie müssen sich beim Einbau um nichts weiter kümmern.

Zusätzlich ist auf jedem unserer Behälter der berechnete P₀ eingestempelt. Sollte der Vorspanndruck zu einem späteren Zeitpunkt kontrolliert oder nachgestellt werden müssen, steht der Sollwert direkt am Bauteil – ohne Datenblatt suchen zu müssen.

Wartung: Wie oft sollte der Vorspanndruck kontrolliert werden

Pulsationsdämpfer sind wartungsarme Bauteile. Der Vorspanndruck muss nicht ständig überprüft werden, aber er sollte auch nicht vergessen werden.

Unsere Empfehlung: Eine Kontrolle nach sechs Monaten im ersten Betriebsjahr, danach eine jährliche Überprüfung. Dieser Rhythmus reicht in den allermeisten Anwendungen aus, um schleichende Druckverluste rechtzeitig zu erkennen.

Woran erkennt man, dass der Vorspanndruck nicht mehr stimmt? Das deutlichste Anzeichen ist die Rückkehr der Pulsation. Wenn eine Anlage, die monatelang ruhig lief, plötzlich wieder spürbare Schwingungen in der Leitung zeigt, ist die wahrscheinlichste Ursache ein Verlust des Gaspolsters – entweder durch einen undichten Ventilsitz oder durch einen Membranbruch. In letzterem Fall tritt beim Prüfen am Gasventil nicht nur Stickstoff, sondern auch Flüssigkeit aus – dann ist die Membrane definitiv defekt und muss getauscht werden.

Die richtige Prüfvorrichtung

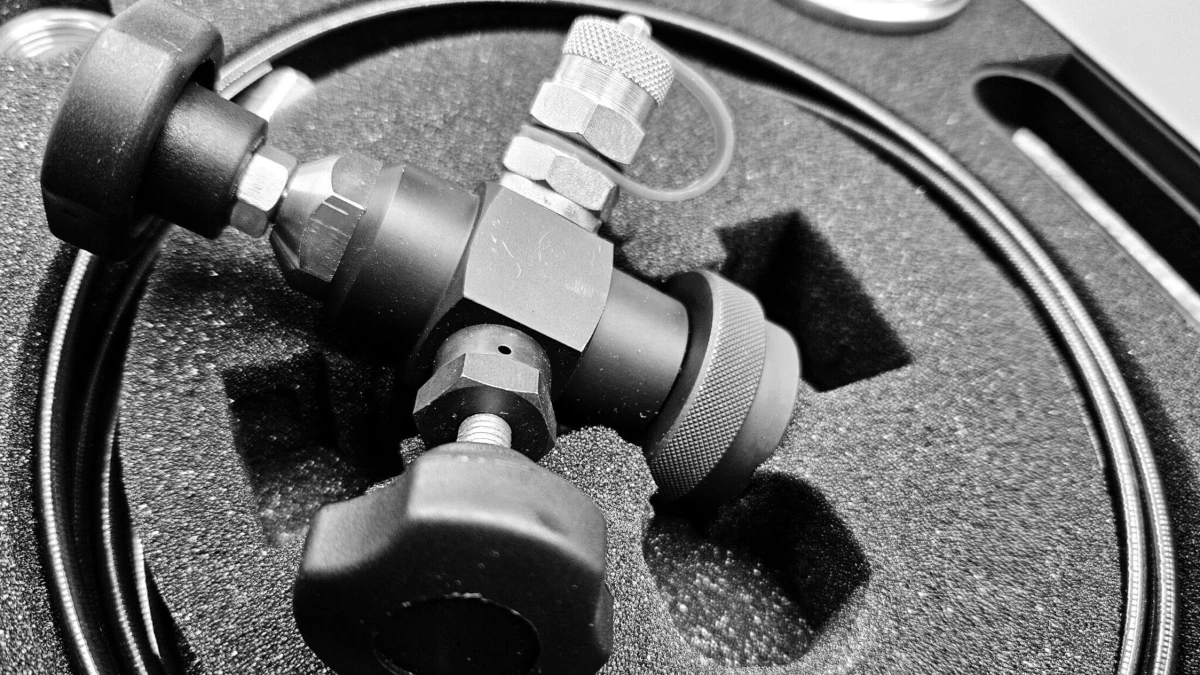

Zur Kontrolle und Einstellung des Vorspanndrucks benötigt man eine passende Armatur, die auf das Gasventil des Behälters passt. Bei Behältern mit einem 5/8″-UNF-Gasventil ist das die DP-200, bei Behältern mit M28x1,5-Gewinde die DP-100.

Wichtig dabei: Mit einer geschlossenen Prüfvorrichtung wie der DP-200 lässt sich der Vorspanndruck prüfen, ohne dass beim Abklemmen Stickstoff verloren geht. Das klingt nach einem kleinen Detail, ist in der Praxis aber relevant – wer den Vorspanndruck mit einer offenen Armatur prüft, verliert jedes Mal eine kleine Menge Gas und verfälscht damit die Messung.

Die Prüfvorrichtung kommt zusammen mit Anschlüssen und Manometer im Schutzkoffer und ist damit sofort einsatzbereit. Die Manometerskala ist frei wählbar – von 0–6 bar bis 0–600 bar. Beide Ausführungen halten wir in Düsseldorf lagerhaltig.

Prozessänderung: P₀ lässt sich jederzeit anpassen

Ein Punkt, der oft übersehen wird: Sie sind mit einem Pulsationsdämpfer nicht für alle Zeiten an einen einzigen Betriebsdruck gebunden. Wenn sich die Prozessparameter ändern – etwa weil eine Pumpe gegen ein anderes Modell getauscht wird, weil der Betriebsdruck angepasst wird oder weil der Behälter an einer anderen Stelle in der Anlage eingesetzt werden soll – kann der Vorspanndruck einfach und unkompliziert nachgestellt werden.

Voraussetzung ist, dass der neue Betriebsdruck innerhalb der Druckstufe des Behälters liegt. Alles Weitere ist eine Sache von fünf Minuten mit der Prüfvorrichtung und einer Stickstoffflasche.

Und die anderen Druckbehälter?

Ein kurzer Hinweis zum Schluss: Die Faustregel von 75 bis 80 % gilt spezifisch für Pulsationsdämpfer mit Blasen- oder Membrantrennung (Ausnahme: APT-Linie mit 90 %). Für Rohrleitungsschockabsorber, Wärmeausdehnungskompensatoren und Hydraulikspeicher lässt sich keine allgemeingültige Angabe machen – hier hängt die richtige Vorspannung immer vom jeweiligen Prozess ab. Im Zweifelsfall gilt: den auf dem Behälter eingestempelten Wert verwenden oder uns ansprechen.

Kleine Stellschraube, große Wirkung. Wie so oft in der Prozesstechnik.
